Notice de montage
Installation
Chaque plaque de finition GRIS MAJEUR est façonnée avec précision dans nos ateliers. Compacte, fine et délicate, elle allie la rigueur technique à la sensualité du matériau.
Cette notice vous guide pas à pas pour remplacer facilement votre ancienne plaque.
A la réception de vos produits ou durant leur utilisation, si vous constatez une anomalie, nous vous invitons à formuler vos réserves en utilisant le formulaire prévu à cet effet dans votre compte client à la rubrique « commandes ». Nos plaques de finitions et nos boutons sont soumises à des garanties. Vous retrouverez les détails dans nos CGV à la rubrique « Responsabilité du Vendeur – Garantie ».
Avant de commencer
Coupez le courant au disjoncteur avant toute intervention. Si vous avez le moindre doute, adressez-vous à un électricien pour réaliser l’installation de vos plaques.
Matériel nécessaire
- Vos nouvelles plaques GRIS MAJEUR,
- la petite pointe en bois fournie avec votre commande ou un petit tournevis.
Installez un tapis ou un carton sous la zone de travail si besoin; le béton est dense et délicat en cas de chute, il peut se casser… ou fissurer votre sol carrelé.
Anciennes plaques
Démontage

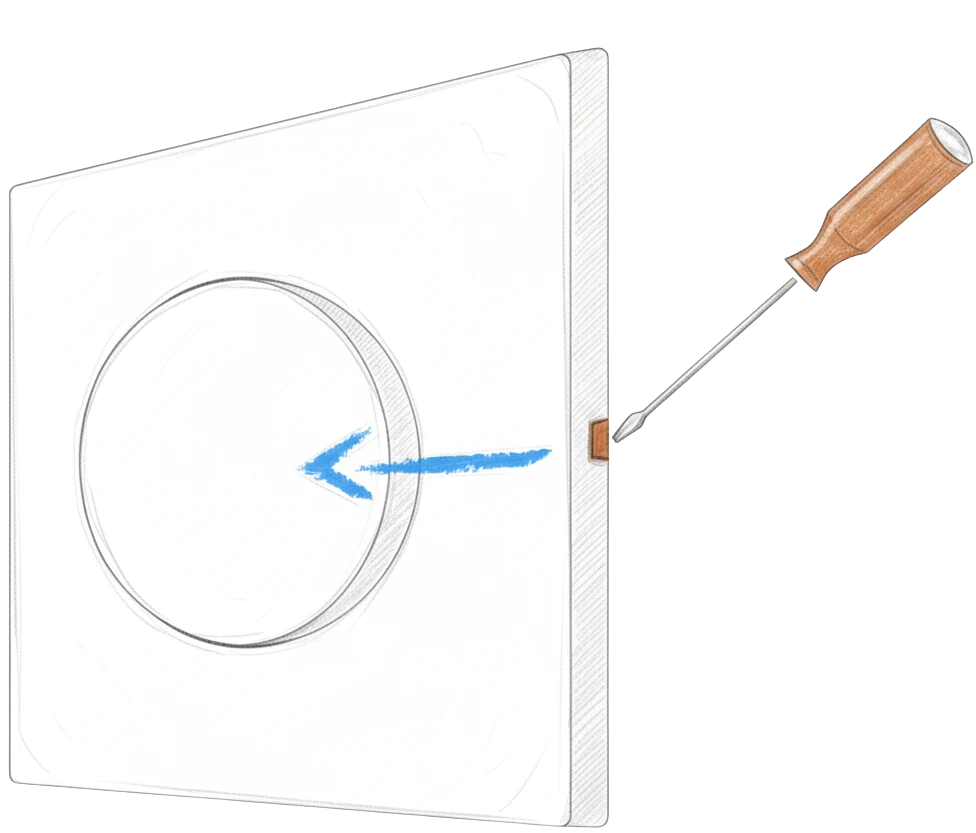

1- Retirez les plaques décoratives
Insérez délicatement un tournevis plat dans l'encoche prévue sur le côté (souvent en bas). Faites levier doucement pour déclipser la plaque.
Si vous devez remplacer le bouton, procédez de même.

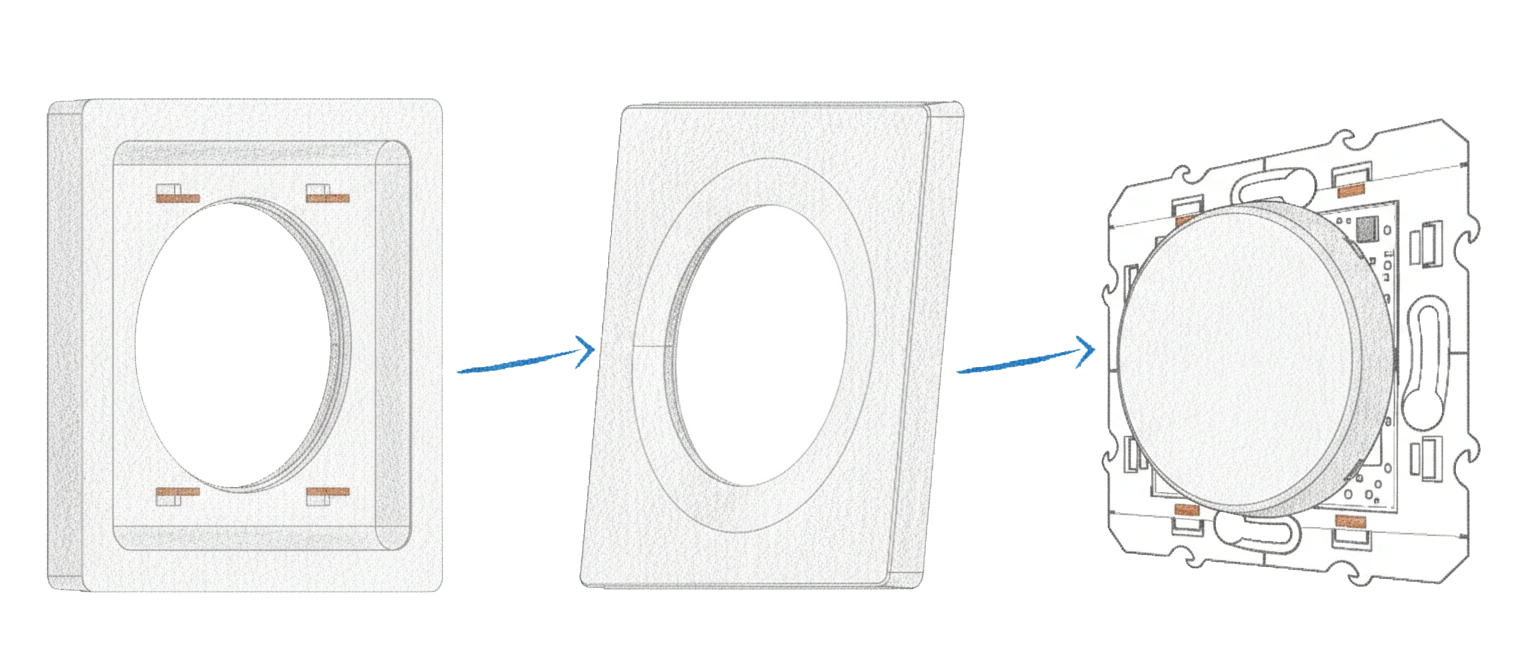

Dans le cas des modèles compatible Céliane, vous devrez retirer le bouton ainsi que la couronne située autour de ce bouton.

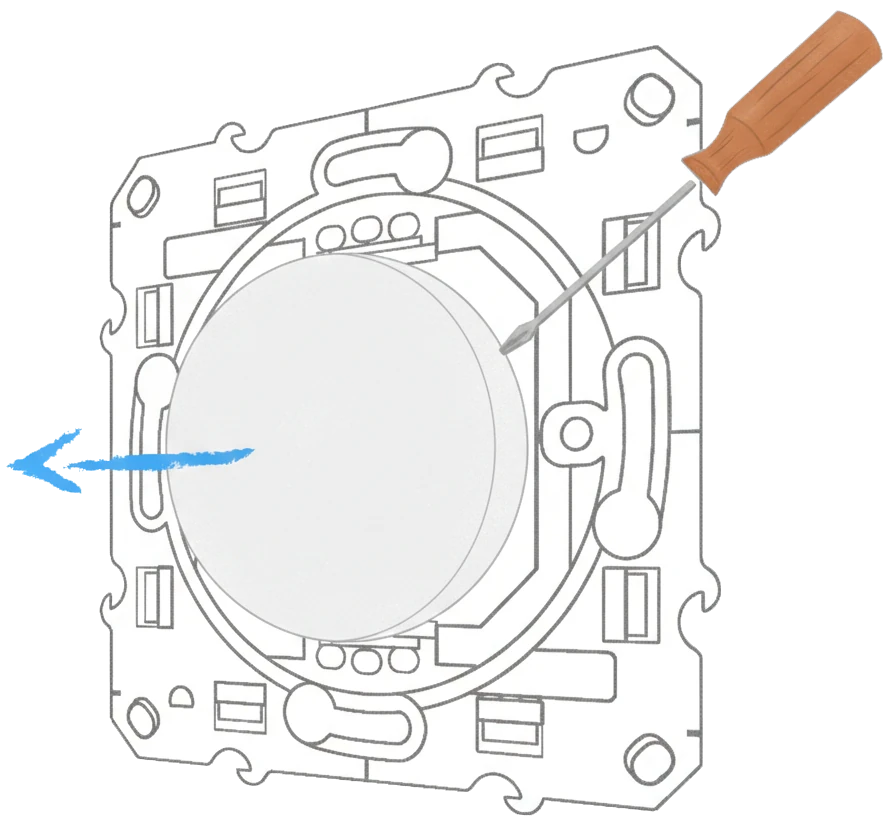

Dépose du bouton de type Odace

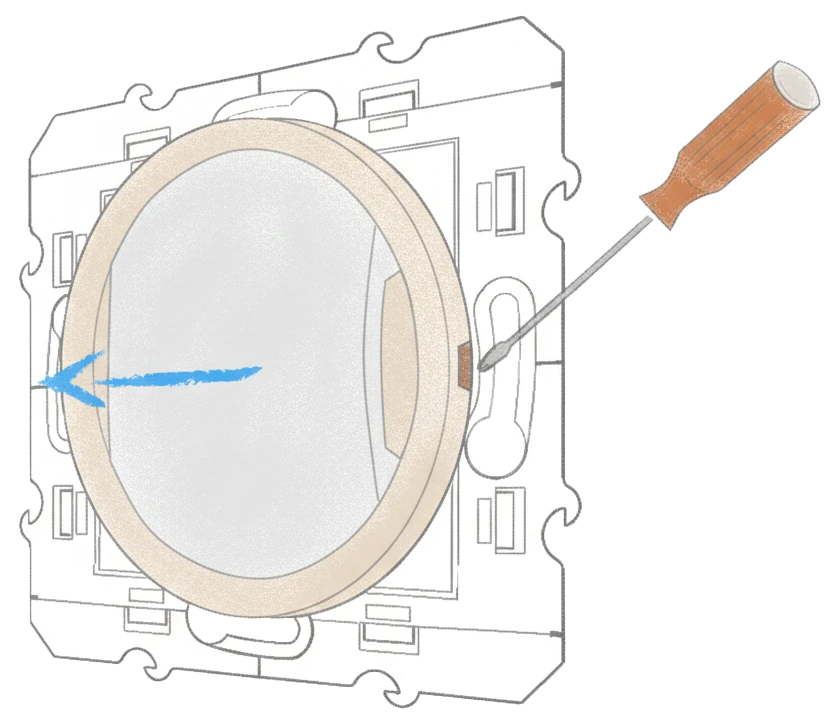

Dépose du bouton de type Céliane
Avant d'installer vos plaques
Vérifications
2- Vérifiez le mécanisme
Assurez-vous que le mécanisme de l’interrupteur ainsi mis à nu est bien fixé et propre.
Resserrez les vis si besoin.
Retirez les traces éventuelles d'enduit ou de peinture dans les fentes d'insertion (ci-dessous).

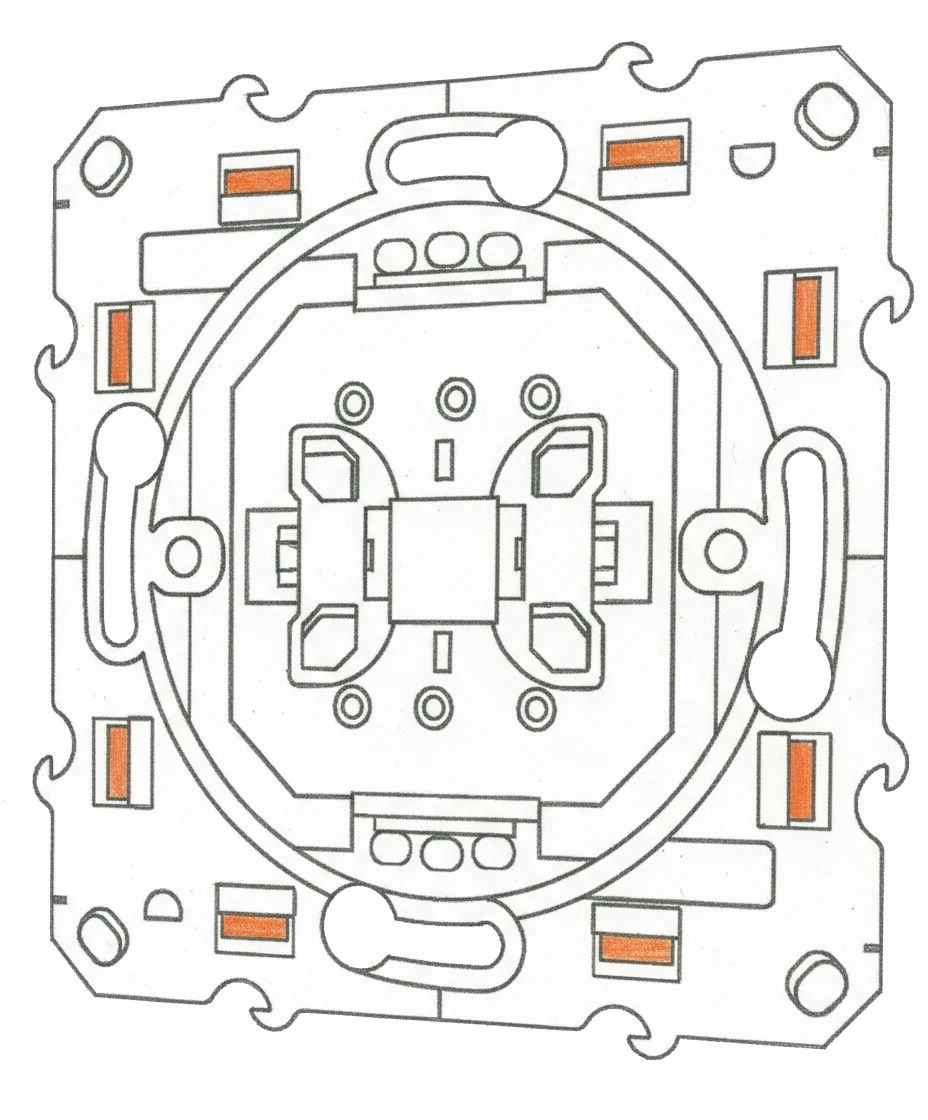

Mécanisme Odace 2011 à nu.

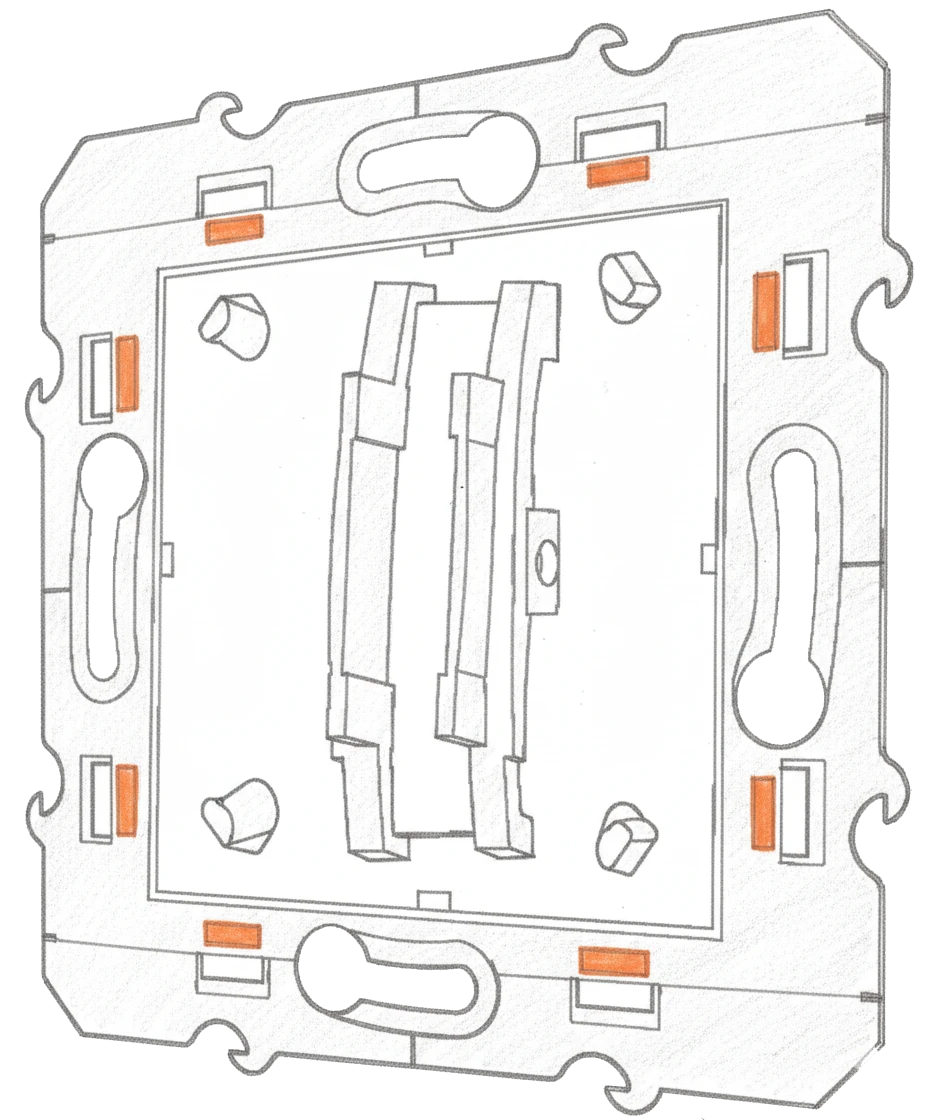

Mécanisme Céliane à nu.
3- Vérifiez la planéité

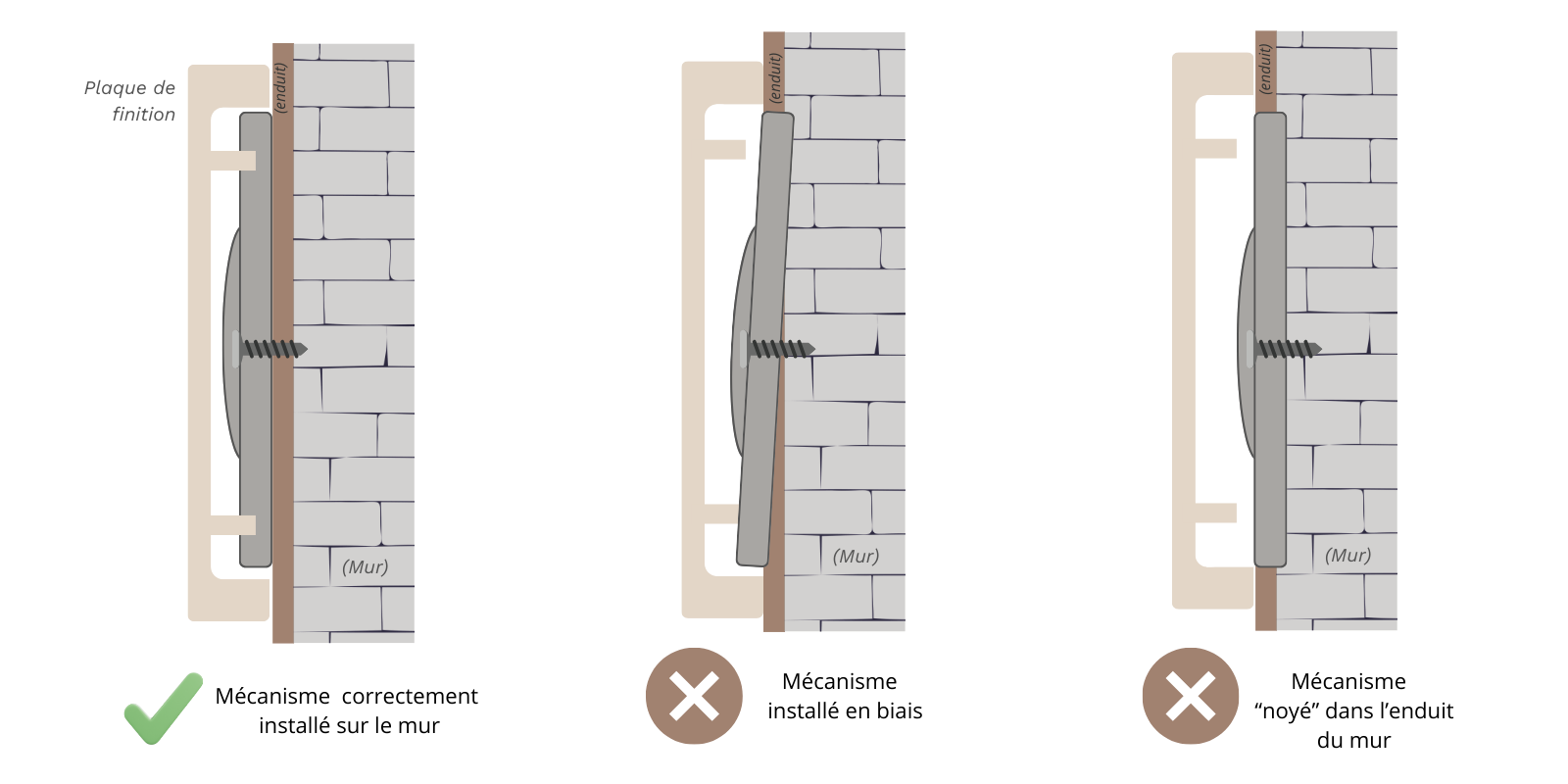

Vérifiez la planéité de votre mécanisme par rapport au mur.
Pour que votre nouvelle plaque puisse se clipser correctement sur le mécanisme, le mécanisme doit être installé au-dessus de l'enduit.
Nouvelles plaques de finition GRIS MAJEUR
Installation
4- Installez le bouton en premier
Mettez en place le bouton comme sur le dessin et pressez. Une fois mis en place, il doit basculer comme avant.
Le bouton vous aidera à centrer la plaque par la suite.

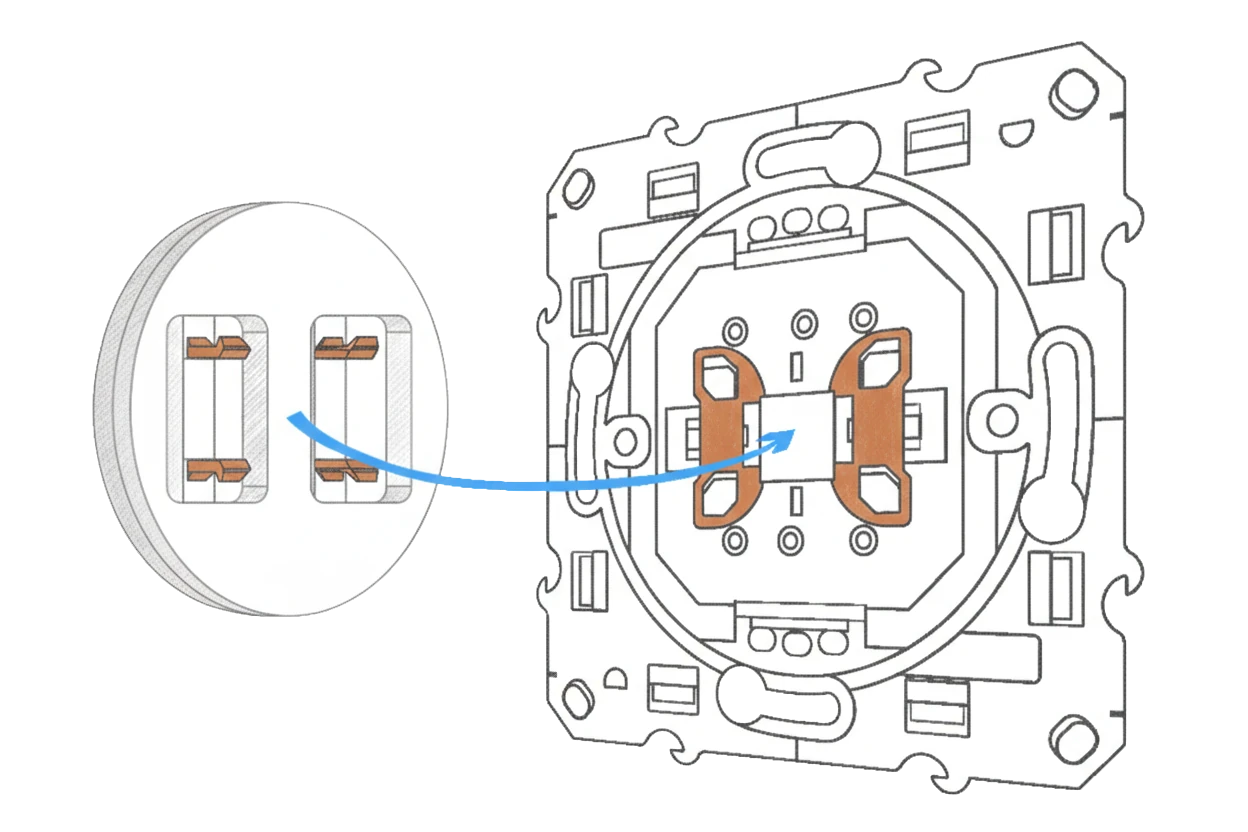

Mise en place du bouton (Odace 2011)

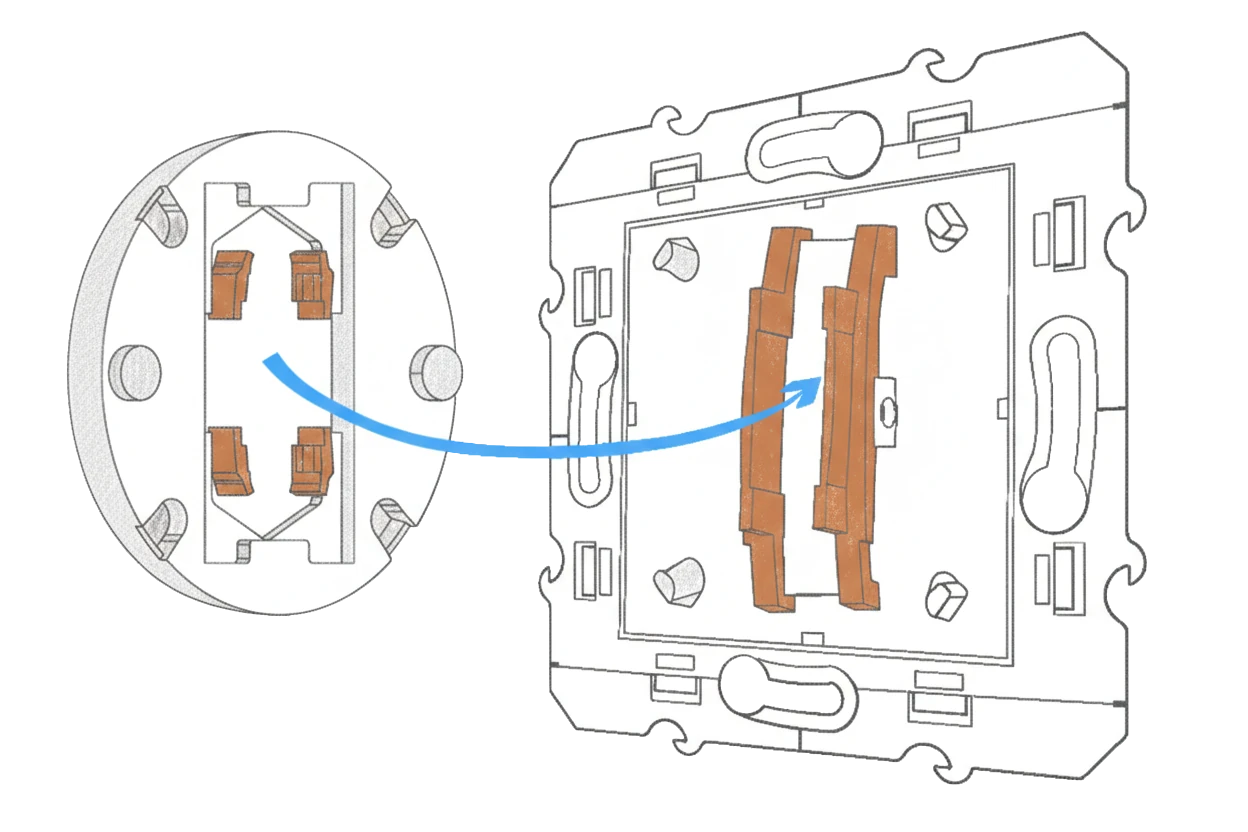

Mise en place du bouton (Céliane)
5- Fixez la plaque de finition
Centrez la plaque en vous aidant de la partie centrale (bouton). Clipsez en maintenant fermement la plaque par les bords en commençant par le haut. Si cela force, repositionnez la plaque.
Ne donnez jamais de coups sur la plaque, au risque de briser ou de tordre les taquets.
Mise en place de la plaque: centrez-la en vous aidant de la partie centrale (bouton).
6- Vérifiez le bon fonctionnement
Actionnez l’interrupteur pour vous assurer que tout fonctionne librement.
